Національний Університет „Львівська Політехніка”

Інститут Мікропроцесорних Систем Керування Об’єктами Електроенергетики

Пристрій визначення віддалі до місця пошкодження
в мережах 6-35 кВ "Альтра-М"

Пристрій "Альтра-М" призначений для моніторингу й аналізу аварійних процесів та нормальних режимів електроенергетичних систем, визначення віддалі до місця пошкодження під час дво- чи трифазних коротких замикань в мережах 6-35 кВ.

Область застосування – електричні станції, підстанції, промислові підприємства та інші об'єкти електроенергетичних систем, в тому числі трансформаторні підстанції та розподільчі пункти без обслуговуючого персоналу.

Функції комплексу:

• моніторинг та реєстрація аварійних процесів і нормальних режимів об’єктів електроенергетичних систем;
• реєстрація спрацювання пристроїв релейного захисту та автоматики, окремих їх підсистем, а також положення комутаційних апаратів – вимикачів, роз’єднувачів, автоматів тощо;
• визначення віддалі до місця пошкодження під час дво- чи трифазних коротких замикань;
• вимірювання значень напруг та струмів;
• відображення інформації про вимірювання координат режиму та віддалі до місця пошкодження на індикаторах пристрою;
• архівування зареєстрованої інформації;
• передача по локальній мережі або за допомогою модемів (GSM, модем телефонної лінії) на різні ступені ієрархії управління зареєстрованої інформації;
• синхронізація часу за допомогою міток GPS приймача.

Схема приєднання одного пристрою "Альтра-М" наведена на рис. 1.

Рис. 1. Схема приєднання пристрою "Альтра-М"

Кількість пристроїв визначається кількістю аналогових та дискретних сигналів, що підлягають контролю. Один пристрій "Альтра-М" забезпечує моніторинг та реєстрацію 16-ти аналогових та 62-х дискретних сигналів. Аналоговими сигналами є сигнали про фазні значення струмів (значення двох струмів, як правило, фаз А та фази С), фазних значень напруг, напруги нульової послідовності. Таким чином, один пристрій може контролювати до 6 ліній електропересилання. Дискретні сигнали – це сигнали про стан вихідних реле пристроїв релейного захисту та автоматики, стан проміжних реле цих пристроїв, положення комутаційних апаратів – вимикачів, роз’єднувачів, автоматів тощо. Дискретні сигнали ‑ це не обов’язково сигнали, які стосуються обладнання 6 контрольованих ліній електропересилання, це можуть бути дискретні сигнали і іншого обладнання електроенергетичного об’єкту, на якому встановлені пристрої "Альтра-М".

Пристрої "Альтра-М" спрацьовують за фактом виходу будь-якої з контрольованих величин за межі заданого діапазону або примусово за командою від оператора. Після спрацювання відбувається реєстрація (запис) контрольованої інформації в пам'ять пристрою.

На основі спрацювання пристрою визначається лінія, на якій відбулось пошкодження, його вид та віддаль до місця пошкодження. Визначається чи пошкодження є безпосередньо на даній лінії чи за її межами.

Персонал ОВБ має можливість зчитати з рідкокристалічних табло інформацію про пошкодження – час виникнення пошкодження, вид та віддаль до місця пошкодження, координати режиму.

Загальний вигляд пристрою "Альтра-М" наведений на рис. 2.

Рис. 2. Загальний вигляд пристрою "Альтра-М"

Пристрій "Альтра-М" може використовуватись як підсистема інформаційно-діагностувального комплексу.

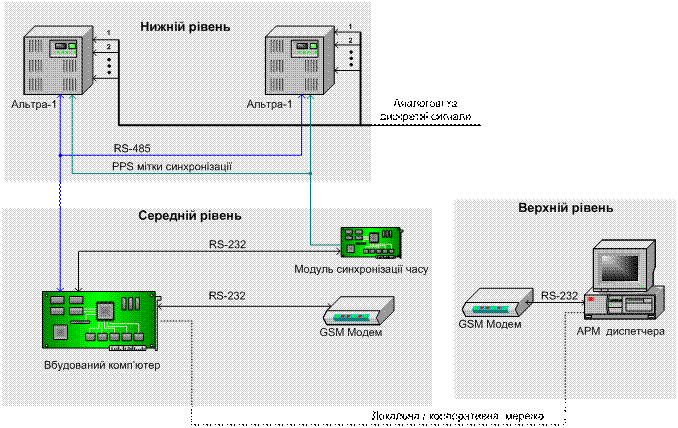

Функціональна схема інформаційно-діагностувального комплексу (ІДК) наведена на рис. 3. Комплекс побудований за трирівневою ієрархічною схемою.

Рис. 3. Функціональна схема ІДК "Альтра-М"

На нижньому рівні знаходяться пристрої "Альтра-М".

Середній рівень системи на основі концентратора (вбудованого комп’ютера) забезпечує збір інформації від всіх пристроїв "Альтра-М", встановлених на об’єкті, архівування цієї інформації, часову синхронізацію всіх пристроїв "Альтра-М", передачу інформації на вищий рівень ієрархії управління. Зв'язок нижнього та середнього рівня здійснюється через інтерфейс типу RS-485. Цей тип інтерфейсу забезпечує високу швидкодію та надійність зв’язку на віддалі до 2 км.

Для забезпечення синхронізації в часі всього обладнання системи застосовується модуль, виконаний на основі GPS-приймача. Часові мітки синхронізації часу, які генеруються модулем синхронізації, подаються до концентратора та всіх пристроїв "Альтра-М".

На верхньому рівні системи фактично реалізується автоматизоване робоче місце оператора (АРМ). АРМ забезпечує можливість оператору системи (диспетчеру підстанції, електростанції тощо) здійснювати управління пристроями "Альтра-М", приймати та аналізувати зареєстровану ними інформацію. Зв'язок між концентратором та АРМ здійснюється по Ethernet мережі. За потреби інформація з концентратора може бути передана на вищі рівні ієрархії управління по корпоративній мережі або за допомогою модемів.
