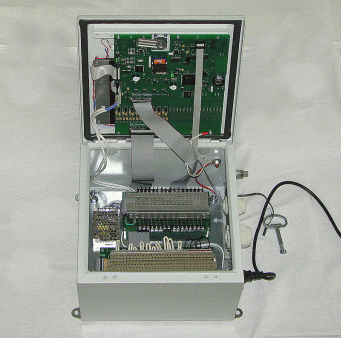

Альтра32-з16
Цифровий пристрій комплексного діагностування стану ізоляції та захист від однофазних замикань на землю приєднань секції шин 6 – 35 кВ (до 12 приєднань)
Пристрій застосовується в електричних мережах 6–35 кВ з ізольованою або компенсованою нейтраллю та забезпечує одночасний контроль до 12 приєднань однієї секції шин.
Пристрій аналізує фазні напруги, напругу нульової послідовності та струми нульової послідовності приєднань. Крім функцій захисту, АЛЬТРА32-з16 виконує реєстрацію аварійних процесів і дозволяє проводити подальший аналіз збережених цифрограм.
Основні можливості:
- діагностування приєднань з ослабленою ізоляцією за частковими пробоями;
- селективне визначення приєднання з однофазним замиканням на землю;
- формування команди на вимкнення або сигналізацію пошкодженого приєднання;
- реєстрація цифрограм аварійних і тестових процесів;
- вимірювання поточних значень напруг і струмів;
- збереження даних в енергонезалежній пам'яті;
- локальне керування за допомогою дисплея та клавіатури;
- дистанційне налаштування і зчитування інформації через USB або RS-485;
- синхронізація часу від Концентратора за PPS-сигналом;
- робота з програмним забезпеченням ALTRA CONNECT, ALTRA CONFIG та GRANOS.
Пристрій аналізує фазні напруги, напругу нульової послідовності та струми нульової послідовності приєднань. Крім функцій захисту, АЛЬТРА32-з16 виконує реєстрацію аварійних процесів і дозволяє проводити подальший аналіз збережених цифрограм.
Основні можливості:
- діагностування приєднань з ослабленою ізоляцією за частковими пробоями;
- селективне визначення приєднання з однофазним замиканням на землю;
- формування команди на вимкнення або сигналізацію пошкодженого приєднання;
- реєстрація цифрограм аварійних і тестових процесів;
- вимірювання поточних значень напруг і струмів;
- збереження даних в енергонезалежній пам'яті;
- локальне керування за допомогою дисплея та клавіатури;
- дистанційне налаштування і зчитування інформації через USB або RS-485;
- синхронізація часу від Концентратора за PPS-сигналом;
- робота з програмним забезпеченням ALTRA CONNECT, ALTRA CONFIG та GRANOS.
Характеристики
- 16 аналогових входів;
- 4 входи напруги: uA, uB, uC, 3u0;
- до 12 входів струму нульової послідовності 3i0;
- діапазон вимірювання напруг: 1–250 В;
- діапазон вимірювання струмів 3i0: 0,1–3,5 А;
- похибка вимірювання: не більше 1%;
- час формування сигналу на вимкнення: не більше 30 мс;
- 16-бітне аналого-цифрове перетворення;
- максимальна частота дискретизації: 48 кГц;
- енергонезалежна пам'ять: не менше 2 ГБ;
- USB та RS-485;
- точність зовнішньої синхронізації часу: не гірше 1 мс;
- живлення: AC 90–264 В або DC 120–370 В;
- споживана потужність: не більше 10 ВА;
- безперервний цілодобовий режим роботи.
